Mini diagram tegne program

Denne tråd er lukket for nye indlæg

#1  23/07-21 16:32
Torben Petersen
Indlæg: 18
Jeg eftersøger et lille enkelt PC tegne program hos brugerne af BG

Jeg er ved at lave skitser af nogle diagrammer, men nu mangler jeg nogle afbrydere potmetre, modstande og lignende som er til rådighed i et program.


Alternativt et link hvor jeg kan hente signaturer

Jeg synes Windows Paint er for bøvlet og besværligt at bruge.
Det gør ingenting hvis det er gratis. (:-) Eller billigt.


Redigeret 23/07-21 16:34
#2  23/07-21 17:10
Verner Qvotrup

Indlæg: 440
Svar til #1:

FrontDesigner 3.0

https://www.electronic-software-shop.com/

Men det koster 49.90 €

Der er flere muligheder på det site, stort set samme pris alle sammen.


----------
OZ9XU - 5P5Q - OV5O - Verner
Ironi kan meget vel forekomme i indlæg!
Real CW operators never die, just QSB!

Redigeret 23/07-21 17:12
#3  23/07-21 17:25
Jørgen Thomsen
Indlæg: 15
Svar til #1:
Har ikke selv prøvet det, mener Arduino forum bruger Fritzing:
https://fritzing.org/

#4  23/07-21 20:13
Jørgen Thomsen
Indlæg: 15
Svar til #1:
En anden mulighed: EasyEDA - Free Schematic & PCB Design + Simulation Software
https://www.youtube.com/watch?v=SpKK6o4ffts

https://easyeda.com/page/pricing - Free Forever udgave

#5  23/07-21 21:37
Hans-Jørgen Petersen
Indlæg: 309
Svar til #1:

Jeg anvender KiCad. Det er måske ikke helt simpelt, men det er ikke så svært at lære.
KiCad er et rigtig stærkt program, som man kan vokse med, og så er det gratis! Og nej, der ikke skrevet noget med småt, det er vitterligt helt gratis.
At man så kan donere et beløb er en anden sag, men det er ikke noget krav. Jeg giver dog gerne er skærv til et program, jeg har så megen nytte af som netop KiCad.
Prøv det!

https://www.kicad.org/download/

KiCad indeholder også PCB layout, som man kan anvende dersom man senere skulle få lyst til dette.

Mvh
Hans-Jørgen



Redigeret 23/07-21 21:47
#6  23/07-21 22:44
OZ1JZS / OZ6MR
Indlæg: 569
Svar til #1:
Jeg bruger Circuit Wizard
https://www.new-wave-concepts.com/ed/circuit.htm l

Ikke gratis, men ikke ret dyrt.

----------
Mvh.
Michael
OZ1JZS / OZ6MR

#7  24/07-21 01:14
Lars Petersen

Indlæg: 49
Svar til #1: Jeg bruger det tyske s-Plan, som er et købeprogram, og som kun kan tegne (ingen simulator). Man kan nemt rette et diagramsymbol, hvis man ønsker det. Output i mange forskellige grafiske filformater.

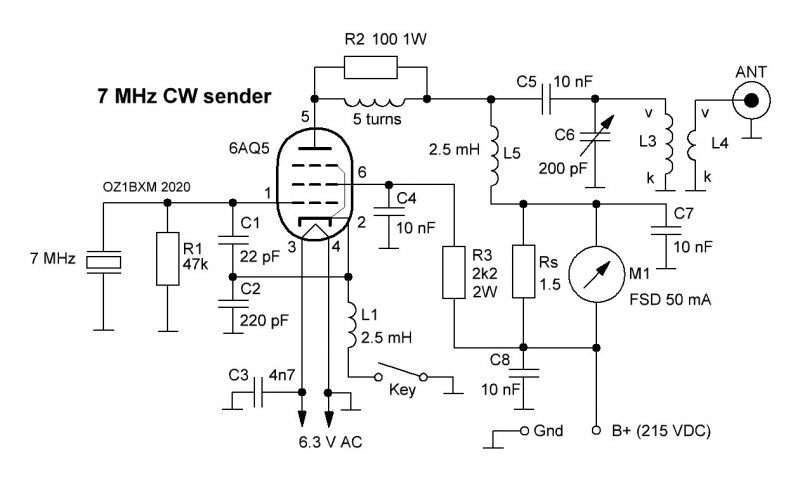

Vedhæftede fil er tegnet i s-Plan.

73 OZ1BXM Lars

Vedhæftede filer: figur4.JPG
Redigeret 24/07-21 01:16
#8  24/07-21 15:04
Torben Petersen
Indlæg: 18
Svar til #3:

Tak til alle for forslagene, det var en stor hjælp i mit projekt.
Efter at have prøvet nogen af programmerne, har jeg fundet ud af at bruge to programmer, det ene er Fritzing som er suverænt til at anskuelighedsgøre et diagram på.
Det andet er Kicad der er beregnet til mere prof brug, efter min mening

Men endnu en gang tak for hjælpen.
